双层幕墙原理图

效果逼真的双层幕墙原理图

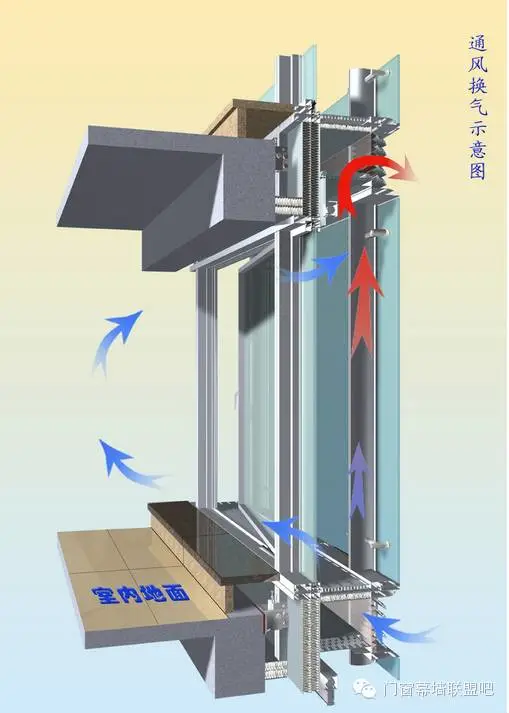

一个双层幕墙换气示意图。

在Autocad中建模，在3dsmax中渲染。

1、我不明白这个图中的内层的窗为什么不用内开内倒窗而向外开???? 开得了吗?

是没有问题的，该图只适合于通道较宽的外循环双层幕墙。内层开启扇上应该有限位撑。

2、通风换气的百叶应该是电动控制的吧。

3、通风百叶当然是电动控制的比较好,便于集中控制.

4、双层幕墙的通风设计合适吗？

　　　　这样的通风设计不太合理，不保温，假如室外温度非常底，那么中间层温度就也会很底，所谓针大的孔，桶大的风，因此起不到保温的作用，转贴的图片希望不要引起误导作用，通风口的设置还有待考虑！

通风口使用电动百叶能够实现开启和密闭功能，一般双幕墙使用风量调节器控制风量，但是不能实现密闭功能

为什么不能保温啊，通风百叶上面是开关的，室外冷的时候，只要把开关关掉，则形式封闭腔，可以有效组织室外的热量往室外扩散啊

所言非常对，但是如果是在南方的话，这样的系统还是有市场的，我们在进行系统设计时应该考虑各个方面的因素，不一定一个系统就可以天南海北通吃

5、只有风大的时候才能完成通风换气,平时的话,比较困难

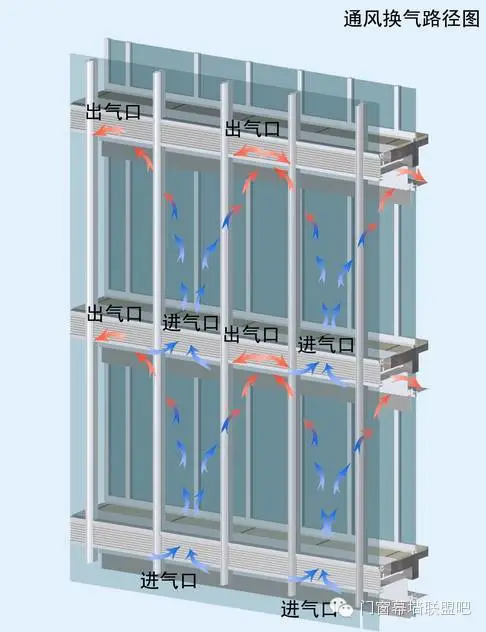

6、这是当年远大投标北京旺座中心时图的示意图。采用的是交错式进风方式。要从立面上才能表达清楚通风路线。没问题的。

7、我个人认为通风百页的开关控制交给某些温控元件去控制，当中间空间层的温度达到某个临界值时，百页自动打开，低于某个临界值时，百页自动关闭。

8、怎么保那个百叶是进气口或者是通风口啊，气流不可能自己按你图上画的方向流动吧，在百叶通风口位置会不会出现冷暖气流交汇的情况啊

9、不知道换气走向是你们能设定好的吗,

图中换气走向都是斜的,不能是直的吗,

进气口是不是也可以成为出气口啊,这个是怎么控制的

10、双层幕墙，内侧幕墙的门应该朝室内开啊，中间通道那么窄，门开不了多大，弄不好把人夹在门缝里了，呵呵呵，不过图片还是很不错的

11、这种外平开窗能否起到通风换气的作用？气流也可以直接从窗下口流入而直接从窗上口就出啊。

12、其实我觉得内开内倒不合适还有个原因是因为要定期清洗。

我觉得是由空气的热胀冷缩特性觉得了流向来决定上面是出风口，同一个风口只能是向一个楼层开启的。所以是没有问题的。

13、从结构上考虑，双层幕墙的内层幕墙安装在主体结构的楼层之间。外层幕墙的结构就是悬挑一个很长尺寸的单层幕墙。

这样的构造形式可以避免外层幕墙与主体结构连接的连接件成为热桥（针对外循环的双层幕墙）

14、这样的通风设计不太合理，不保温，假如室外温度非常底，那么中间层温度就也会很底，所谓针大的孔，桶大的风，因此起不到保温的作用，转贴的图片希望不要引起误导作用，通风口的设置还有待考虑！

15、开启扇变为内开扇，或平开推拉扇更合理，此开启扇主要有两个作用，1 通风换气，外开扇会把有限的通风量挡在外面，换气量不足。2 通道需定期进人清洁，和维护，通道本来很窄，采用外开没法进人了

16、双层这个东西难道不是浪费纳税人的钱吗？几乎都是政府性质的办公楼在用这种系统，什么节能减排啊，夏天的时候空调照样开得呼呼响。

17、出气口上口可以设置一个铝板封板，然后图示上是一个检修用的马道，那个也不是气流相交，是循环气流的意思
