常规单元式幕墙安装方案的编制方法

单元式幕墙最近几年的设计使用产量曾逐年上升的发展趋势,主要应用于高层、超高层的公共建筑,其次是应用于地标性的建筑。因此造成采用单元式幕墙的这些建筑基本上建筑高度都超过50米,那么就恰恰要满足“关于印发《危险性较大的分部分项工程安全管理办法》的通知(建质 [2009]87 号文件)”要求,就需要单独编制单元式幕墙安装的专项施工方案。

一个标准的施工方案应该怎么样才算完整呢,基本上分为以下几个要点及主要包含内容。

一、编制依据:

1、该项目幕墙已经审核通过的施工图纸;

2、该项目幕墙已经报审总包、监理通过的施工组织设计;

3关于印发《危险性较大的分部分项工程安全管理办法》的通知(建质 [2009]87 号文件)”要求;

4、《建筑施工安全技术统一规范》GB50870

5、《建筑施工起重吊装安全技术规范》JGJ276

6、《建筑施工升降设备设施检验标准》JGJ305

7、《建筑机械使用安全技术规程》JGJ33

8、《建筑施工安全检查标准》JGJ59

9、省市、地方关于《危险性较大的分部分项工程安全管理办法》的实施办法或细则等。

二、工程概况:

1、与该项目幕墙相关的配合单位

  • 建设单位:XXXXXX置业有限公司

  • 设计单位:XXXXXXX设计研究院

  • 总包单位:XXXX建设集团有限公司

  • 监理单位:XXXX建设监理有限公司

  • 咨询单位:XXXX咨询/顾问公司

  • 施工单位:XXXX幕墙工程有限公司

2、建筑工程概况:

  • 建筑设计使用年限:50/100

  • 建筑幕墙设计使用年限:25

  • 建筑主体结构类型:框架结构

  • 抗震设防裂度:8

  • 耐火等级:一级

  • 防雷类型:二类

等等将建筑设计所体现的列出来

3、幕墙工程概况:

  • 介绍该项目的建筑效果、建筑特点、建筑物类型(商业建筑、公共建筑、住宅建筑等);

  • 介绍该项目单元式幕墙的设计使用部位(详细介绍XX立面,从XX米到XX米是什么形式的单元式幕墙);

  • 介绍该项目单元式幕墙主要材料的规格及表面处理方式;

  • 介绍该项目单元式幕墙玻璃的安全配置;

  • 介绍该项目单元式幕墙与主体结构的安全连接构造;

  • 介绍该项目单元式幕墙施工进度计划。

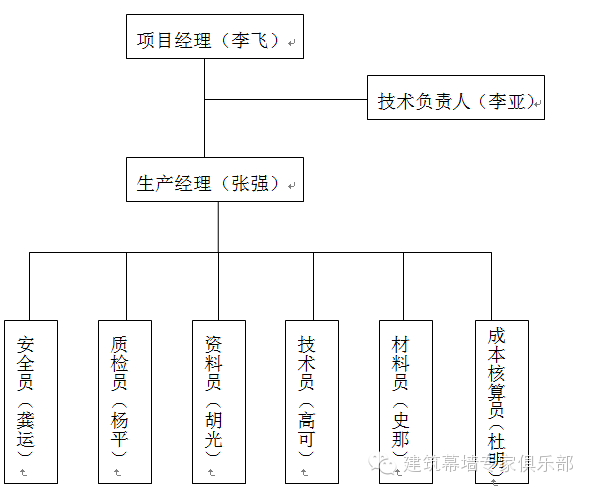

1、项目管理团队的建立及组织架构(职务对应具体责任人);(说明:举例名字如有雷同存属巧合)

2、项目施工团队的建立;

介绍为了完成该项目单元式幕墙的安装,我们公司经过认真考核,选择出与公司具有多年友好合作的专业施工队伍,该团队具有多年单元式幕墙的安装施工经验,然后以列表的形式介绍每个施工阶段劳动力计划表。

阶段

项目

XX立面

轴线

XX立面

轴线

XX立面

轴线

XX立面

轴线

时间周期

测量

检查及修补埋件

单元吊装

单元吊装

单元吊装

单元吊装

根据项目实际需要的施工阶段编排所用的表格行数

防火安装

防雷安装

合计

3、材料准备:

介绍该项目单元式幕墙板块生产状况,同时根据现场实际状况介绍如何将单元式幕墙板块安全运输到工地现场,工地现场需要多少面积的场地堆放单元式幕墙板块,如果该项目现场用地紧张就需要根据实际状况说明如何解决没有场地的困难,采取将运输到现场的板块如何采取措施及时运输到楼层内的,重点介绍每个单元板块的自身重量是多少,如果还有特殊大的板块,那就需要重点突出最大的单元板块自重是做少,为后面编写吊装做好铺垫。

四、单元式幕墙吊装设备(通常采用炮车)的设计及计算:


常规单元式幕墙吊装设备照片

对于我们通常使用的单元式幕墙吊装炮车需要做以下计算,用以确定该炮车设计及使用的安全性。

1、炮车自身设计的受力计算分析;


受力计算方向及材料简图

2、炮车钢丝绳的受力计算分析及校核;

3、炮车在吊装过程中的抗倾覆计算分析;

4、炮车在吊装过程中所受水平荷载的计算分析;

5、炮车在吊装过程中对楼板承载力的校核;

6、由于通常炮车是移动形式的,需要对移动轮子给予受力计算校核;

7、对于炮车所使用的卷扬机功率给予计算,确定功率满足要求;

五、单元式幕墙板块的吊装:

1、吊装设备活动炮车的验收、检查、管理:

1)、制定吊装设备验收规定

吊装设备为自制设备,所有配件和电器设备均选用优质合格的产品,并配有检测报告、合格证等质量证明文件。项目技术负责人、安全员必须到场进行验收,对于验收合格的材料填写验收记录备案,未验收通过的不允许投入使用。

2)、吊装设备检查规定

吊装之前,由设备主管及安全员共同对吊具进行检查,具体检查设备运行安全状况,形成检查记录表备案,检查出的隐患未得到整改不允许投入使用。

3)、运行调试

空载运行,开机后正反方向分别运行1015分钟,机械运转应正常无异常杂音,振动,冲击,操作灵活,制动可靠,轻载、额定负载和超载试验,经空载运行合格后方可进行轻载(低与额定负载的50%)、额定负载、超载(超载定负载10%)各作一次,试验时应将物体提升离地面1米左右时立即制动,停留3公钟,再进行提升——制动——提升——制动三次,然后进行下降——制动——下降——制动三次,制动时物体下滑量不大于200mm,并且紧固件无松动,无变形,全部达到要求后可正常作业。

4)、安全大检查

项目部每周组织进行安全大检查,对发现的吊装隐患进行整改,同时分析形成隐患的原因,制定纠正和预防措施,防止再次出现,项目部安全员每天对吊装现场进行巡视检查,施工队安全员必须在吊装现场,发现安全隐患及时叫停,隐患得到清除后才能恢复吊装,公司质量安全部监查员每周进行不少于两次的巡查,对发现的问题及时要求项目部整改。

2、对参加吊装的操作人员进行严格的安全培训:

所有进场参与单元板块吊装的工人首先进行三级安全教育,特别是对于卷扬机操作人员必须有起重机操作证,对于信号人员均挑选普通话口语伶俐人员,避免随便使用各自的方言发出信号指令。

制定起重机操作规程,张贴于操作岗位,操作人员清晰掌握,对参与吊装人员详细进行安全交底,确保每一个操作人员安全了解并掌握,每天班前安全会议必须对安全交底中内容及其它相关的内容进行再次交底,工人明确后签字确认,填写《班前活动交底记录》,每周对项目安全大检查中发现的问题及时召开安全生产大会,对隐患进行通报,对一周的违章违纪行为进行曝光,讲违章违纪的危害,切实教育广大工人安全操作。

3、吊装过程注意事项:

1)、起重机工作员必须经专门技术培训,考试合格持证上岗。严禁酒后作业。工作人员应健康,两眼视力均不得低于1.0,无色盲、听力障碍、及其他影响操作的疾病与生理缺陷。

2)、作业前必须检查作业环境、防护用品。无障碍物,捆绑正确,确认安全并设警戒标志,必要时派人监护方可作业。大雾及风力五级以上(含五级)等恶劣天气,必须停止漏天作业。

3)、作业时必须执行安全技术交底,听从统一指挥。吊装物应用细索或吊具捆扎牢固或系牢,以防止散落或滑落。

4)、开机前应先检查制动器性能、钢丝绳接头、各紧固件、机体安装情况以及电缆线路,发现不正常情况应立即排除。

5)、用起重机进行吊装时,必须正确选择吊点的位置,合理穿挂钢丝绳,试吊。除指挥及挂钩人员外,严禁其他人员进入作业区。

6)、工作中突然断电时,应将控制器手柄或按钮置于零位,如果钢丝绳处于张紧状态,司机不得离开操纵位置。工作后钢丝绳处于放松状态,切断电源,封闭电源开关。交接班时应作好记录,如有未排除故障必须通知接班司机。

7)、起重机不得用于运送人员。严禁用人力打开电力控制的制动器实现溜放。起重机不准超载运行。荷载应合理,不得超载。

8)、钢丝绳卷绕在卷筒上的安全圈数应不少于3,钢丝绳末端固定应可靠。

9)、电气设备安装应牢固,电气联接应接触良好、不易松脱。迷你履带式起重机夜间工作时司机操纵位置应有良好的照明。

10)、起重机放在地面、屋面用滑轮改变吊装方向的,要派专人看好屋面的滑轮以及钢丝绳,尤其是钢丝绳的接头,U型卡部位,防止钢丝绳在受力时滑脱,同时钢丝绳与砼面、支座面或其它非同类物体接触时,要加设防摩擦的胶皮或其它物品。放置在地面的起重机用钢丝绳与楼层内滑轮的连接处应仔细、经常的进行检查,发现问题后及时停止施工,要经常检查钢丝绳、钢丝绳与砼棱角、钢支座接触面是否有柔性隔断,护套是否到位,钢丝绳连接是否出现断丝等现象,如果有,要及时提出来或报项目部。吊运过程中必须配备专职安全员进行跟踪。

11)、吊装前起重机操作工必须仔细检查施工机械电线是否漏电,检查各传动、结构部分的安全和润滑情况,检查各部位的螺栓是否松动,焊缝是否有裂纹出现,检查钢丝绳是否出现断丝、断股,吊装扁担的钢丝绳连接接头的卡扣是否松动、磨损等方面。

12)、在操作当中不得超载,严禁利用起重吊钩升降人员,斜牵斜挂不许吊。机械安全装置失灵或有故障时不准吊。,一定要安装限位器,以防开关失灵冲顶。运行钢丝绳上禁止人员跨越,并做好警戒。

13)、两边风绳的拉力要均匀,以防单元体在空中转动,造成不安全事故,待板块升高到相应标高处后,拆除的风绳禁止直接向地面扔下,必须把风绳挂在吊装扁担两侧的绳上。单元体的吊装挂钩一定要上牢,要经过专职人员检查确认无安全隐患后才可上吊。

14)、单元体未挂稳妥之前不得拆除挂钩,以免发生意外,要在单元体落稳上好紧固件以后才能拆除挂钩。

15)、考虑到单元体吊装的安全,大于五级风(含五级)不能吊装。单元体吊装时,施工作业面下方禁止人员通行和施工,地面场地要围上安全警示旗(红白旗)或安全(黄色)带拉设警示区,面积为周圈10米。警示区内不得有人穿行,必要时要设专人站岗指挥。

16)、起重机司机及起重机看护人员在临边时,必须先系好安全带。夏天到后现在天气越来越热,人员容易发困,要特别注意安全。

17)、摆放好起重机的位置后,首先要用钢丝绳把起重机与结构柱或粱进行拉结,防止出现倾覆现象。

4、单元板块吊装安全措施:

1)、对于到现场的单元板块在途中运输时,是否有出现损伤,是否对安全有隐患,要认真检查。

2)、单元板块楼内存放区,要设立警示标志,作好安全防护措施,夜间施工要有足够的照明设备,并安排巡视人员值班。

3)、单元板块的吊挂点,做好检查,吊具、玻璃吸盘、绑带及吊绳必须有产品合格证,根据说明书合理使用。

4)、绑带、牵引绳要扎牢靠,挂钩必须要挂到位,棱角物件要有保护措施,操作必须是熟练的技工。

5)、单元板块垂直运输必须考虑风力及环境对它的影响,必须对每天的天气风力要认真记录,确保单元板块空中运输的稳定性,如出现飘、晃、摆动过大,超过五级风力时就立即停止工作。

6)、单元板块吊到楼层钢平台时需转运到临时存放区,到安装点,由于单元板块长度较长,面积较大楼内运输很不方便,需要要协调他施工队的配合,确保在楼内的安全转运。

7)、安装前的发射工作,做好各种机具的检查,必须由指挥长指挥,对于安装板块下层的其他作业人员,必须错开作业施工,确保安装安全。

8)、安装吊车安装发射板块时需要调节前端支腿高度,使前端车轮微微离地。尾部的安全钢丝绳与主体结构绑住,确保安装吊车在吊装时的安全。

9)、加强安装过程中的成品保护措施,每层板块安装完成后,在板块上方用彩条布或木板固定在板块上方,在已装板块上标明或做好记号。特别是底层或人可接近部位用立板包裹扎牢,未经交付时不得剥离,有损坏及时补上。对安装完成的开启窗应及时锁定,防止风吹打、撞击,并采取固定措施防止楼层内工人的破坏。

10)、严禁物体撞击及酸碱盐类溶液对单元板块的破坏。严禁任意撕毁材料保护膜,或在材料饰面上刻划。安装上墙的饰面板块在未检查验收前不得将其保护膜撕掉。

11)、加强施工队伍内部的成品保护管理力度,根据工程实际情况制定成品保护措施及奖罚制度,落实责任单位或个人,然后定期检查,督促落实具体的保护措施,并根据检查结果,对贡献大的单位或个人给予奖励,对保护措施不得力的单位或个人采取相应的处罚手段。

12)、协调总包单位,积极强调对已经完成成品的保护,重视成品保护工作,加强对成品保护的检查。

13)、加强验收交接制度,对单元板块已安装完成的楼层,若有其他单位进入楼层内进行安装施工时,在总包的管理下,完善成品的交接检查及移交制度,加强其他单位对已完成成品保护的责任心,对未交付的已装幕墙采取隔离措施不让人接近。

14)、防止高空坠落破坏成品,及时与总包沟通,强调高空坠物的危险性,并在总包的管理下,及时督促各施工单位在交叉作业时,施工作业面下设置严密的钢性防护平台,防止高空坠物。

15)、地面并设专人看护,防止人员进入吊装投影区域。

六、应急预案:

1、成立应急预案小组:(说明:组长一定要是建筑总承包单位的项目经理或安全负责人或技术负责人,幕墙分包单位的任何人都没有这个资格担任。)

应急小组职务

姓名

行政职务

联系电话

组长(总指挥)

副组长

营救组

消防隐患组

应急抢修组

保卫疏导组

事故调查组

后勤保障组

2、应急小组各岗位职责:

根据商议确定的各岗位人员及职责,编制出符合该项目可行性操作的应急小组岗位职责。

3、对于各类事故事件的紧急应急措施:

序号

情况类型

应急措施

1

火灾

爆炸

1.项目部防火组织立即奔赴现场,迅速判明起火、爆炸位置。

2.根据不同的火灾、爆炸性质、燃烧物质、采取正确的灭火方法,使用正确的灭火设施和器材。

3.结合分工履行各自职责。

4.公安消防队伍到达火场后,参加灭火的单位和个人必须服从公安消防机构总指挥员统一调动,执行火场总指挥的灭火命令。

5.灭火工作完毕后,保护好火灾、爆炸现场,单位防火组织协助公安消防部门调查事故原因,核实火灾损失,查明事故责任,处理善后事宜。

2

伤亡事故

1.工程现场出现险情,发现人员立即向项目部领导报告。

2.项目经理统一指挥,及时、有序地将人员疏散到安全区,重要物资撤离危险区,将危险区与隔离,并做明显警示。

3.项目经理现场勘查,查明险情,对抢修所需的资源进行估计。

4.根据分析判断的结果,安全员定出抢修技术方案,明确抢修各小组的任务。

5.安装队长组织抢修组成员,使用必要的机具、设备、材料,按抢修方案实施作业。

3

高空坠落

物体打击

1.发现险情的人员立即向项目部领导报告

2.项目经理召集抢险小组进入应急状态,并上报

3.对险情区域进行隔离。

4.根据险情制定抢修方案。

5.各小组按职责实施方案。

6.保护事故现场。

4

机械事故

1.发现险情的人员立即向项目部领导报告。

2.适用时,立即切断电源。

3.项目经理召集抢险小组进入应急状态,并上报。

4.对险情区域进行隔离。

5.根据险情制定抢修方案。

6.各小组按职责实施方案。

7.保护事故现场。

5

伤亡事故

1.出现事故立即向项目部领导报告。

2.总指挥立即组织抢险队伍,进入应急状态,控制事故蔓延发展。

3.联络组及时联络救援人员,车辆和物资。

4.救援、运输队及时、稳妥地疏散现场人员,正确快速地引导救援、救护车辆。救护队对伤员正确施救。

5.保护事故现场。

6.死亡事故发生后4小时内必须报告公司质量管理中心和公司领导。

6

化学及危险品

1.发出泄漏警示信号,向有关单位、附近居民报警和通告。

2.按照疏散路线组织疏散工作,疏散人员和物资。

3.根据裂漏量大小,划定警戒区域,禁止人员和车辆出入。

4.绝对禁止各种明火发生,不得使用火柴、打火机等。

5.注意防止静电产生。

6.采取疏导、堵截、掩埋等方式,控制泄漏物料的流向,尽量减少泄漏产生的危害,对气体的泄漏,要在上风口进行驱赶,低洼处喷雾水进行吹扫。

7.毒害品泄漏的防毒措施,用湿毛巾、口罩进行防护。

8. 对受伤及中毒人员进行紧急救护。

7

食物中毒、

大面积中暑

1.发现异常情况及时报告。

2.救护指挥立即召集抢救小组,进入应急状态。

3.判明中毒性质,采取相应排毒救治措施。

4.如果需要将患者送医院救治,联络组与医院取得联系。

5.使用适宜的运输设备(如医院救护车)尽快将患者送至医院。

6.对现场进行必要的可行的保护。

8

传染病

1.发现疫情及时报告。

2.指挥员召集救护组进入应急状态。

3.调查发病原因,查明发病人数。

4.控制传染源,立即对病人采取隔离措施,并派专人管理,及时通知就近医院救治。

5.切断传播途径,卫生管理员对病人接触过的物品,要用84消毒液进行消毒。操作时要戴一次性的口罩和手套,避免接触传染。

6.保护易感染人群,发生传染病爆发流行时,生活区要采取封闭措施,禁止人员随便流动,防止疾病蔓延。

9

不可抗力自然灾害

1.指挥长下达发出警报令,项目部进入抢险救灾状态,抢险队及全体人员投入抢险工作。

2.在指挥长的统一指挥下,及时、有序地将人员疏散到安全区,重要物资撤离危险区。

3.危险区隔离,标出警示。

4.根据分析判断的结果,指挥长、副指挥长定出抢险的方案,调动必要的机具、设备、材料等资源。

5.各抢险组长根据抢险方案,将具体任务下达给各小组成员,各小组成员按要求完成。

6.及时接收媒体或气象部门有关事态后序发展的预测报告,密切跟踪灾害变化,以采取相应的措施。

10

其它

1.发现险情的人员立即向项目部领导报告。

2.项目部领导立即调集一切可利用资源,根据实际情况,采取必要和可行的措施。

3.立即上报公司相应部门和领导,必要时报告有关外部机构。

4、应急救援保障措施:

1)通信与信息保障

项目应急指挥部成员要保证24 小时通讯畅通,确保事故发生后的信息沟通。项目经理部设立值班室,值班室要有项目部应急救援组织人员的名单和通讯联系的电话,应急救援领导小组成员必须保证24 小时通讯畅通。

2)应急物资装备保障

项目经理部在工程初始阶段,根据项目情况和特点,对危险源进行辨识,并针对重大危险源及易发生的危险源特点配备相应的应急救援物资和设备,保障险情一旦出现,物资和设备能够很快投入到抢险工作中发挥效应。抢险物资不可挪做他用,现场设立专用抢险物资库。抢险设备定期进行日常保养和维护,确保设备能够在险情发生时的正常运转。

3) 经费保障

应急救援所需经费纳入“安全防护、文明施工措施费”,项目经理部要落实应急资金,保证足额到位。应急资金专款专用,不得挪做他用,一经发现,严肃处理,对事故救援造成影响的,追究其法律责任。

4)其他保障

根据项目特点和应急工作需求确定其他相关保障措施(如:交通运输保障、治安保障、技术保障、医疗保障、后勤保障等)。

5、应急救援路线

根据施工现场总平面布置图制定应急救援路线,在应急道路上做好引导标志,施工现场应急救援道路必须保持畅通,平时由保卫疏导组负责检查清理,事故发生时保卫疏导组要确保救援路线和疏散路线的畅通。通过查询附近医院及联系电话是:XXXXXXXX,从工地到该医院的路线图如下:
